一、概述

聚乙烯（PE）给水管材具有耐腐蚀、柔韧性好、使用寿命长等优点，广泛应用于市政供水、农田灌溉及燃气输送领域。PE给水管材生产线以PE树脂为原料，通过挤出成型、真空定径、冷却牵引、定长切割等连续工序，生产出直径从20mm到1200mm的管材。该生产线采用高效螺杆和精密控制系统，可实现高速稳定挤出，管材壁厚均匀，符合国家标准对承压管材的要求。

二、原料干燥与输送系统

PE原料（通常为PE80或PE100级）多为吸湿性较低的聚烯烃材料，但仍需在加工前进行干燥处理，以去除表面水分，防止管材内壁产生气泡。生产线前端配备热风干燥机或除湿干燥系统，干燥温度70-80℃，时间1-2小时，使原料含水率降至0.02%以下。干燥后的原料通过真空上料机或气力输送系统送入挤出机料斗。对于需要添加色母或抗老化助剂的配方，生产线配置失重式计量喂料装置，将基础树脂与色母按比例精确混合，保证管材颜色均匀且性能稳定。

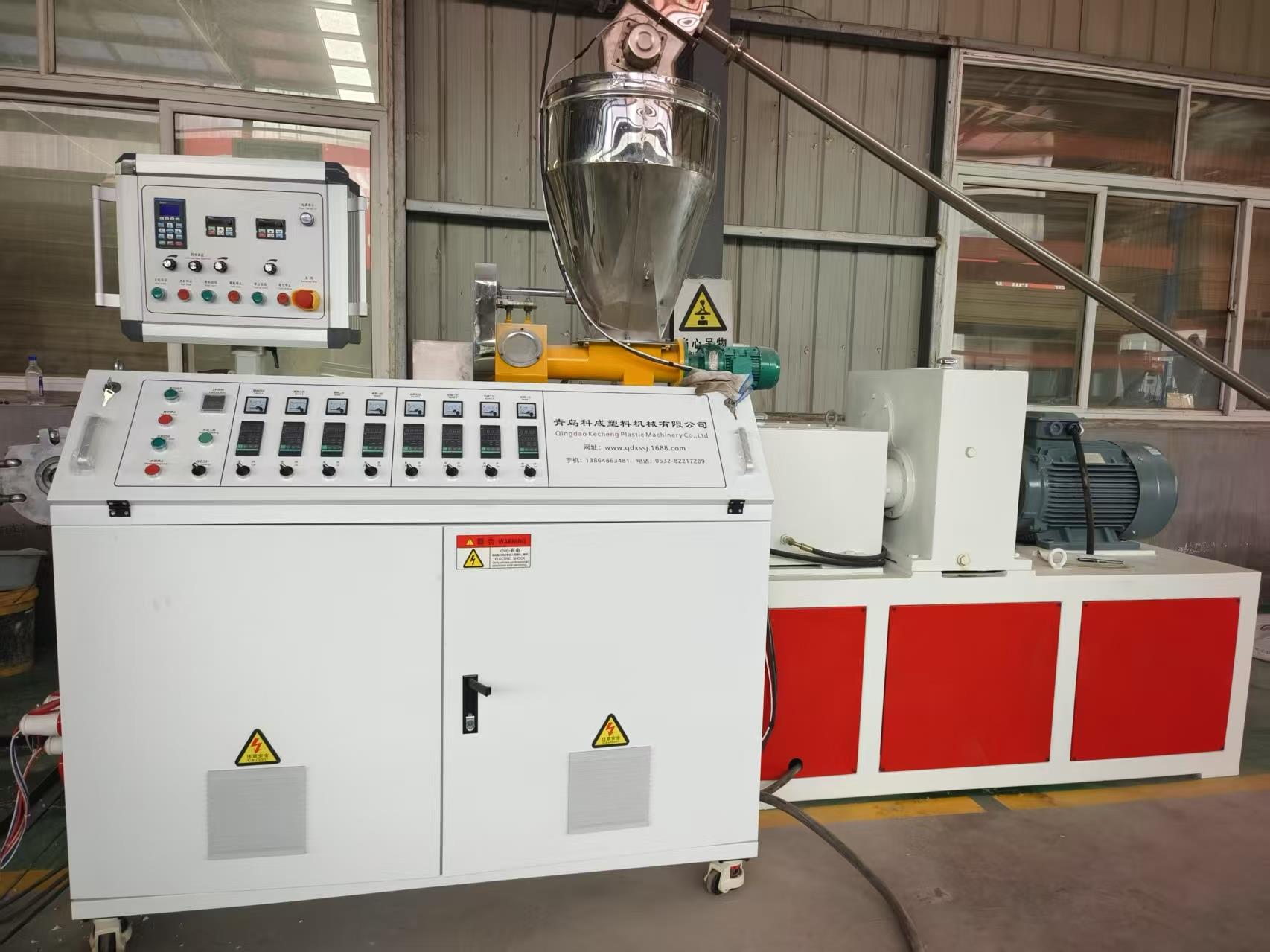

三、单螺杆挤出机与模具

PE管材挤出多采用单螺杆挤出机，螺杆直径从45mm到150mm不等，长径比（L/D）通常为30:1至36:1。螺杆设计采用屏障型或分离型结构，并配置混炼段，以提高塑化质量和产量。机筒设置多段PID加热/冷却系统，可根据不同PE牌号设定温度曲线，一般从加料段的160℃逐渐升至均化段的200-220℃。螺杆由交流变频或伺服电机驱动，扭矩大且能耗低。

挤出模具是决定管材尺寸精度的关键。螺旋芯棒式模具使熔体在流道中均匀分布，经压缩段后形成厚薄均匀的管坯。模具口径根据管材外径设计，并考虑PE熔体的离模膨胀率。模口处配有空心调节螺钉，可微调管材壁厚的同心度。对于生产大口径管材（≥400mm），模具还需配备共挤环，用于挤出带有标识条纹或保护层的管材。

四、真空定径与冷却系统

熔融管坯离开机头后进入真空定径箱。定径套为铜制或不锈钢制筒状结构，内壁布满微细真空孔。在-0.02至-0.08MPa真空压力作用下，管坯被吸附在定径套内壁，形成精确的外径和圆度。同时，定径箱内喷淋冷却水（10-20℃）迅速冷却管材表面，使其固化定型。真空定径采用多段式设计，第一段负责外径定形，后续段进一步加强冷却。

冷却系统由多组喷淋冷却箱组成，每箱均配置环形喷淋嘴，管材从中心穿过，冷却水从四周均匀喷淋。冷却箱之间相互隔离，水温可分段调节（进水段较热，末端较冷），以防止管材因骤冷产生内应力。冷却总长度根据生产线速度和管材壁厚确定，通常为6-24米。

五、牵引与切割

牵引机采用多履带式结构，履带表面覆盖橡胶或聚氨酯块，以增大摩擦并保护管材表面。履带通过伺服电机驱动，实现与挤出速度的精确同步。牵引速度决定了管材的壁厚——速度越快，壁厚越薄，反之亦然。控制系统通过测径仪反馈的管材直径实时调整牵引速度，形成闭环控制，确保壁厚均匀。

切割装置根据管材直径不同，选用行星切割机或锯片切割机。行星切割机适用于大口径管材（≥200mm），其刀片围绕管材公转切削，切口平整且无毛刺。小口径管材则采用无屑切割或飞锯。切割长度可根据需求设定，常见长度为6m、9m或12m，精度±2mm。切割后的管材通过翻料架自动堆放或进入包装工位。

六、在线质量检测与控制

先进PE管材生产线配备超声波测厚仪或激光测径仪，可在线实时监测管材外径、壁厚及椭圆度。数据反馈至控制系统，自动调整牵引速度、真空度或温度，确保产品合格。此外，配备喷码机在线打印生产日期、规格标准及批次号，实现质量追溯。

七、结语

PE给水管材生产线凭借高效挤出、真空定径及闭环控制技术，实现了大口径承压管材的连续稳定生产。其产出的管材具有优异的耐压性和抗慢速裂纹增长性能，是现代供水及燃气输送网络的骨干装备。
