一、概述

阴阳角线条是建筑装饰中用于墙角、门窗洞口等转角部位的保护与修饰构件，阳角线形成凸出墙角的外角保护，阴角线则用于内角过渡。塑料阴阳角线条生产设备以挤出成型为核心工艺，将PVC、ABS或改性塑料原料经塑化挤出、定型冷却、牵引切割等工序，连续生产出具有精确角度和光洁表面的角线条产品。该设备具有自动化程度高、产量稳定、规格切换灵活等特点，广泛应用于石膏板墙角、外墙保温及瓷砖收口等领域。

二、原料配混与输送系统

生产线的起始端配备高速混合机组，用于将PVC树脂、稳定剂、润滑剂、填充剂及颜料等按配方混合均匀。热混机通过摩擦升温至110-120℃，使各组分充分分散并初步塑化；冷却混合机将热料降温至40-50℃，防止结团或分解。混合后的干混料经气力输送或螺旋上料机送入挤出机料斗，实现连续供料。该系统采用失重式计量，确保各批次配方一致性，从而保证阴阳角线条的力学性能和颜色稳定。

三、锥形双螺杆挤出成型

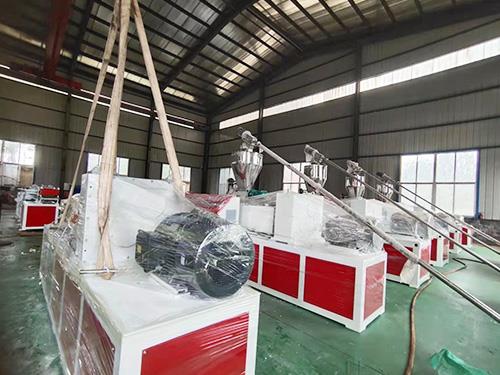

挤出主机多采用锥形双螺杆挤出机，其螺杆呈收敛状，具有较大的进料段直径和较小的出料段直径，提供了更高的塑化效率和更低的熔体温度。锥形螺杆对PVC等热敏材料加工尤为适宜，可避免物料过烧分解。螺杆转速由变频电机驱动，与后续牵引速度联动控制，确保挤出量稳定。机筒设置4-6个加热段，每段由PID温度控制器独立调节，使物料在输送过程中逐渐熔融。

机头模具是成型阴阳角线条截面的关键部件。阳角线模具设计有90°外角成型流道，阴角线模具则成型90°内角。流道内部采用渐进式压缩结构，使熔体均匀充满模腔，避免熔接痕或密度不均。模具出口处配备可调式定型唇，可微调产品的壁厚和角度。对于带网格布或玻纤增强的角线条，模具内还设有嵌件导入槽。

四、真空定型与冷却系统

离开机头的熔融角线条立即进入真空定型平台。定型模由黄铜或不锈钢制成，内腔形状与产品截面完全匹配，并分布有真空吸附槽和冷却水道。在真空泵负压作用下，型材被紧密吸附在定型模内壁，同时循环冷却水（10-20℃）流经定型模水道，将热量快速带走，使产品固化定型。定型平台通常分为两级或多级，第一级负责初步定型，第二级进一步冷却，以消除内应力，防止翘曲变形。

五、牵引、切割与收料

牵引机采用履带式或滚轮式结构，上下履带以恒定速度夹持并拉动角线条通过设备。牵引速度与挤出速度同步，由伺服电机或变频电机精确控制，调节范围通常为0.5-10m/min。牵引机后方配置在线切割装置，可采用无屑锯切或飞剪方式。无屑切割使用高速旋转的薄锯片，由气缸推动锯片径向进给，切口平整且无粉尘。切割长度由编码器或光电传感器测量，可根据订单需求任意设定，精度±1mm。

切割后的成品通过翻转料槽自动落入收集箱，或由输送带送至堆料平台。对于需要冲安装孔的角线条，生产线上可集成在线冲孔单元，在牵引与切割之间完成孔位加工。

六、多规格换型与工艺调整

塑料阴阳角线条生产设备具备较强的柔性生产能力。通过更换机头模具和定型模，可快速切换不同规格的产品，如边宽15mm、20mm、25mm等标准尺寸，以及不等边非标规格。设备还支持生产弧形角线条、带防裂网角线条等特种产品。工艺调整方面，可独立控制各段温度、螺杆转速、牵引速度及冷却水流量，以适应不同配方和季节环境变化。采用PLC人机界面集中控制，所有参数可存储为配方，换产时一键调用。

七、质量控制与维护

生产过程中，操作人员需定期用角度尺和游标卡尺检测产品角度和壁厚，确保角线90°精度在±1°以内。采用测径仪或激光在线测量装置可实时监控尺寸波动并自动反馈调整牵引速度。设备维护方面，需每班清理定型模内水垢，每两周检查螺杆和机筒磨损情况，每月校准真空泵吸力。
